12~72.5kV普通型棒形支柱瓷絕緣子
瀏覽:4950次 時(shí)間:2019年2月26日
型號 |
額定 電壓kV |
系統標 稱(chēng)電壓kV |
破壞負 荷不小于 |
爬電 距離mm |

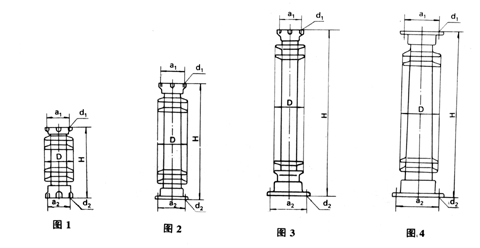

圖號 |
傘數 |
主要尺寸mm |
重量 kg |
彎曲 kN |
扭轉 kN·m |
總高 H |
最大 傘徑D |
上安裝孔 |
下安裝孔 |
a1 |
d1 |
a2 |
d2 |
ZS2-12/5L |
12 |
10 |
5 |
|
200 |
1 |
2 |
210 |
140 |
36 |
2-M8 |
55 |
2-M10 |
5.6 |
ZS2-24/10 |
24 |
20 |
10 |
|
400 |
2 |
4 |
350 |
185 |
140 |
4-M12 |
210 |
4-Ф18 |
17.5 |
ZSX-24/20 |
24 |
20 |
10 |
|
400 |
3 |
4 |
350 |
185 |
140 |
4-M12 |
210 |
4-Ф18 |
8 |
ZS2-24/20 |
24 |
20 |
20 |
|
400 |
2 |
4 |
345 |
185 |
140 |
4-M12 |
200 |
4-Ф14 |
17.5 |
ZS2-24/30 |
24 |
20 |
30 |
|
400 |
2 |
4 |
400 |
210 |
140 |
4-M12 |
250 |
4-Ф18 |
32.5 |
|
40.5 |
35 |
|
|
640 |
1 |
8 |
420 |
130 |
110 |
4-M10 |
110 |
4-M10 |
10 |
ZS1.1-40.5/5 |
40.5 |
35 |
5 |
1 |
650 |
2 |
5 |
440 |
190 |
140 |
4-M12 |
180 |
4-Ф14 |
16.8 |
ZS2-40.5/6L |
40.5 |
35 |
6 |
1.5 |
600 |
1 |
5 |
420 |
180 |
140 |
4-M12 |
140 |
4-M12 |
17 |
ZS1.1-40.5/6L |
40.5 |
35 |
6 |
1.5 |
625 |
1 |
5 |
450 |
190 |
140 |
4-M12 |
140 |
4-M12 |
18 |
ZSX-40.5/6L |
40.5 |
35 |
6 |
1.5 |
625 |
1 |
5 |
450 |
190 |
140 |
4-M12 |
140 |
4-M12 |
18 |
ZS-40.5/8 |
40.5 |
35 |
8 |
1.5 |
600 |
2 |
5 |
420 |
192 |
140 |
4-M12 |
180 |
4-Ф14 |
18 |
ZS1.1-40.5/20 |
40.5 |
35 |
20 |
|
800 |
4 |
7 |
600 |
245 |
270 |
4-Ф18 |
270 |
4-Ф18 |
60 |
ZS1.1-72.5/5L |
72.5 |
66 |
5 |
1.5 |
1100 |
1 |
9 |
760 |
200 |
140 |
4-M12 |
140 |
4-M12 |
30 |
ZSX-72.5/5L |
72.5 |
66 |
5 |
1.5 |
1100 |
1 |
9 |
760 |
200 |
140 |
4-M12 |
140 |
4-M12 |
30 |
ZSQ1-72.5/10 |
72.5 |
66 |
10 |
3 |
1235 |
2 |
11 |
760 |
210 |
140 |
4-M12 |
225 |
4-Ф18 |
37.4 |
ZSXQ1-72.5/10 |
72.5 |
66 |
10 |
3 |
1235 |
3 |
11 |
760 |
210 |
140 |
4-M12 |
225 |
4-Ф18 |
37.4 | |
